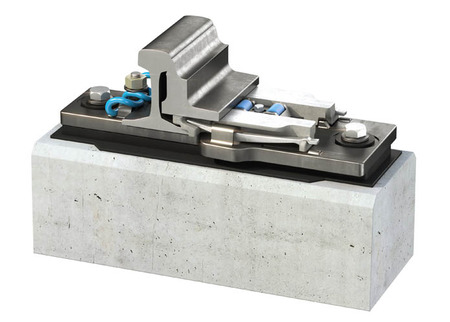

Système élastique de rouleaux d'aiguille vaROLL
Entre autres, la fonction de l'appareil de voie est assurée par la zone d’aiguillage.
Les composants de cette zone sont le contre-aiguille et l’aiguille, la plaque de glissement avec le coussinet de glissement et, enfin et surtout, le rouleau d'aiguille. Les coussinets de glissement et des rouleaux d'aiguille facilitent la manœuvre de l’aiguille. Comme les coussinets de glissement ne nécessitent aucune lubrification, on obtient un appareil de voie moderne. Si l’aiguille glisse uniquement sur les coussins de glissement, il y aura un frottement de glissement ou un frottement statique. Sur certains types de rouleaux d'aiguille, il est possible de régler la hauteur (comme c'est le cas sur le vaRoll) de façon à ce que l’aiguille soit soulevée des coussins de glissement. Lorsque l’aiguille est manœuvrée, un frottement de roulement se produira en raison de l'appui du système de rouleau d'aiguille. Les efforts de manœuvre de l’appareil de voie sont réduits.
Description technique :
- Partie de la fixation de la contre-aiguille intérieure IBaV, intégrée dans la plaque de glissement (le coussinet de glissement séparé comprend le système de rouleaux)
- Réglage continu, horizontal et vertical du dispositif de rouleaux sans composants supplémentaires : ± 2,2 mm par pas d'environ 0,3 mm.
